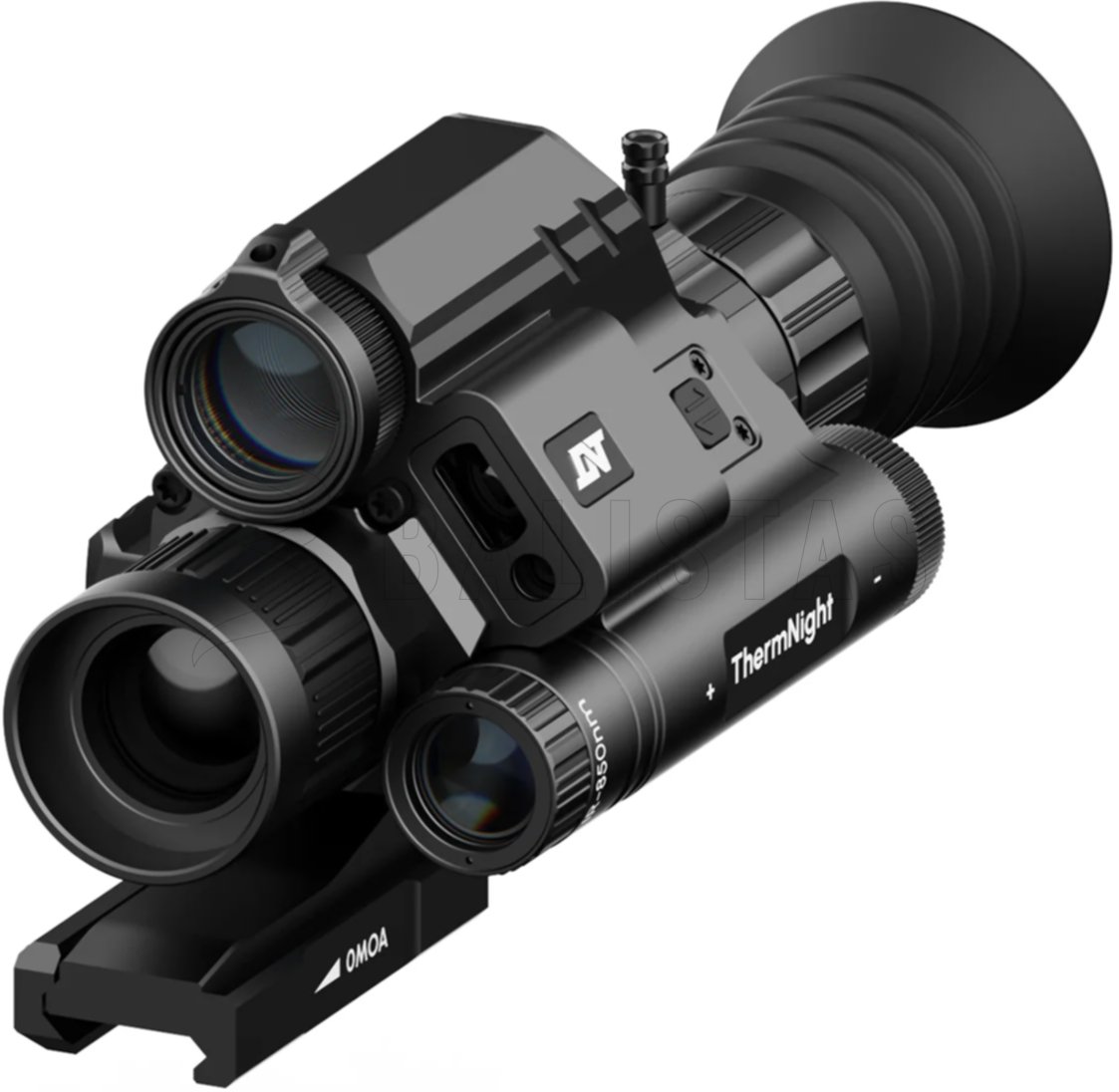

Multispectrale richtkijker DNT Optics ThermNight TNC635R

DNT Optics ThermNight TNC635R is een geavanceerde multispectrale richtkijker die thermovisie combineert met digitaal dag- en nachtzicht. Beide beeldkanalen worden aangevuld door een geïntegreerde laserafstandsmeter en ballistische calculator DNT Ballistic Engine. De schutter kan met één enkel apparaat het doel opsporen aan de hand van zijn warmtebeeld, het gedetailleerd identificeren via het digitale beeld, de afstand meten en vervolgens de benodigde ballistische correctie berekenen.

Het thermische kanaal werkt onafhankelijk van omgevingslicht en maakt snelle detectie van wild in het donker, in geaccidenteerd terrein of tegen een complexe achtergrond makkelijker. Het digitale kanaal met Sony STARVIS 2-sensor levert daarentegen een gedetailleerder beeld van de omgeving en helpt bij de nauwkeurige identificatie van het doel. Tussen beide kanalen kan snel worden geschakeld met een aparte knop, of ze kunnen gelijktijdig worden bekeken met behulp van de Picture-in-Picture-functie.

Functies en eigenschappen

De basis van het thermische kanaal wordt gevormd door een zeer gevoelige ongekoelde VOx-microbolometer met een resolutie van 640x512 px, pixelgrootte 12 μm en thermische gevoeligheid NETD ≤18 mK. Hierdoor kan het apparaat zelfs kleine temperatuurverschillen tussen doel en omgeving onderscheiden. Een verversingssnelheid van 50 Hz zorgt voor een vloeiende weergave van bewegend wild zonder beeldstotteren.

Het thermische objectief met een brandpuntsafstand van 35 mm biedt een basisvergroting van 1,5× en een totaal bereik tot 6×. In combinatie met het brede gezichtsveld van 12,52° × 10,02° maakt dit het mogelijk om snel grote gebieden af te zoeken en tegelijkertijd voldoende vergroting te bieden voor nauwkeuriger observatie van verre doelen.

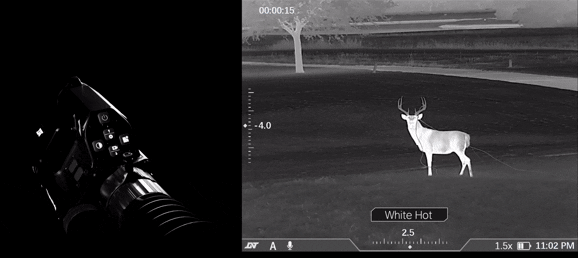

Het thermische beeld kan worden aangepast met behulp van de paletten White Hot, Black Hot, Red Hot en Iron Hot. Daarnaast zijn er beeldprofielen Natural, Enhanced en Highlight, instelbare contrast- en helderheidsniveaus en de functie Hotspot Tracking voor het volgen van het warmste punt. De gebruiker kan zo een weergave kiezen die past bij de actuele omstandigheden, de afstand tot het doel en de kenmerken van de waargenomen omgeving.

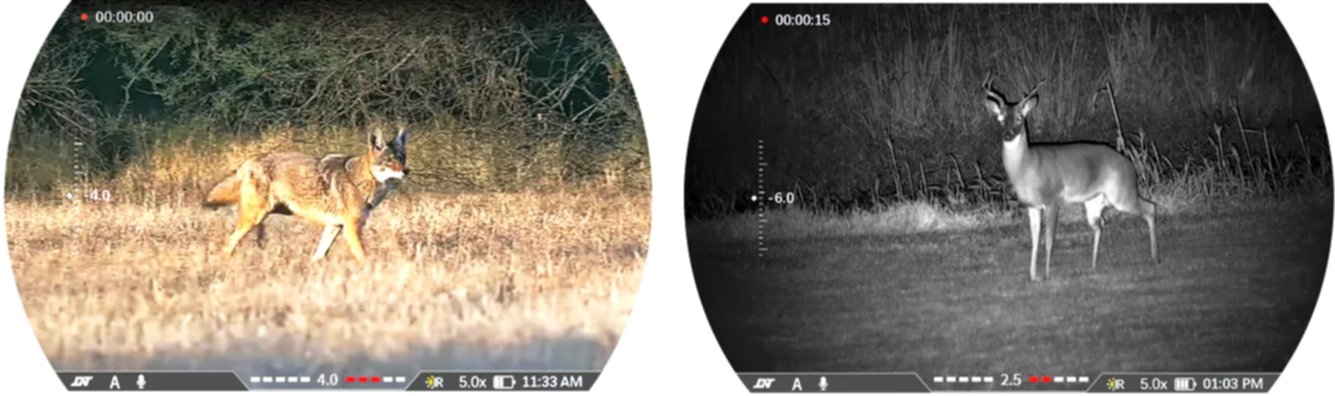

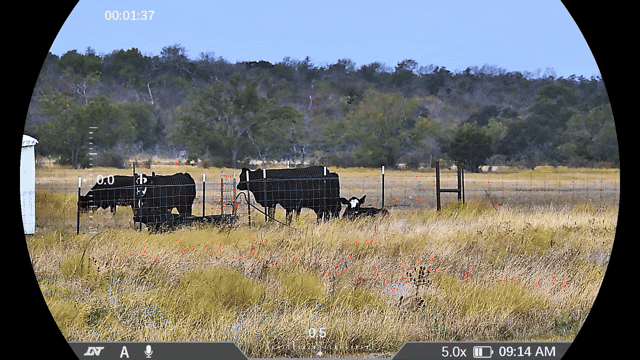

Het digitale kanaal maakt gebruik van een zeer gevoelige Sony STARVIS 2 CMOS-sensor met een resolutie van 1920×1080 px en een verversingssnelheid van 60 Hz. In combinatie met optiek van ED-glas en geavanceerde beeldverwerking levert dit een helder en gedetailleerd beeld bij daglicht en bij zeer lage lichtniveaus. Het digitale beeld kan worden geschakeld tussen de natuurlijke modus Natural en een modus met versterkte kleuren.

Het digitale dag- en nachtkanaal biedt een basisvergroting van 5× en een totaal bereik van 5–20×. De vergroting wordt geregeld met een ring rond het oculair, vergelijkbaar met een conventionele richtkijker. De afneembare hendel maakt een snelle verandering van de vergroting mogelijk, ook met handschoenen aan of in het donker.

Het uiteindelijke beeld van beide kanalen wordt weergegeven op een fijn Micro-OLED-display met een resolutie van 1920×1080 px en een verversingssnelheid van 60 Hz. Het display behoudt zo het hoge detailniveau van het digitale kanaal en maakt gelijktijdig een vloeiende weergave van het thermische beeld mogelijk. Een oogafstand van 65 mm zorgt voor een comfortabele hoofdhouding en voldoende afstand van het oog tot de richtkijker, ook bij gebruik op krachtigere kalibers.

Thermovisie en nachtzicht tegelijk

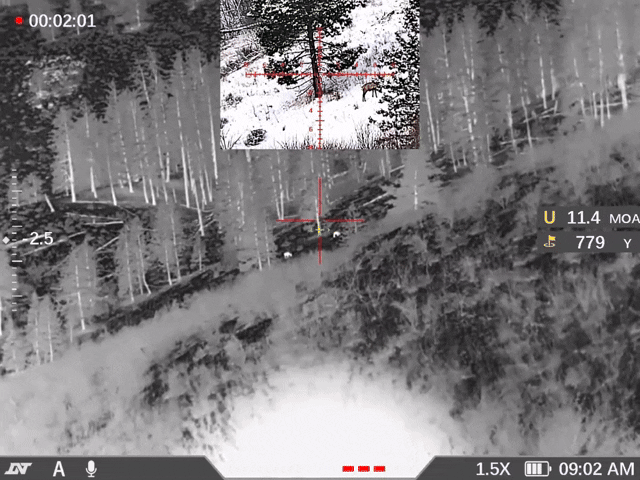

De functie Picture-in-Picture maakt het mogelijk beide beeldkanalen gelijktijdig weer te geven. Het hoofdbeeld kan uit thermovisie bestaan en het hulpkader uit digitaal nachtzicht, of omgekeerd, met één druk op de knop. Het thermische kanaal kan zo worden gebruikt voor snelle detectie van het warmtebeeld en het digitale kanaal voor nauwkeurigere identificatie van het doel, zonder naar het menu te hoeven gaan of van apparaat te wisselen.

De positie van het hulpkader kan links, in het midden of rechts worden ingesteld. Het richtkruis en het berekende ballistische punt kunnen ook in het Picture-in-Picture-venster worden weergegeven, zodat er nauwkeurig gemikt kan worden terwijl beide beeldkanalen tegelijk worden gevolgd.

De functie Thermal Zoom Lock maakt het mogelijk de vergroting van het thermische kanaal te vergrendelen. De schutter kan dan de vergroting van het digitale beeld wijzigen zonder dat de schaal van het thermische beeld in de hoofdweergave of in het hulpkader mee verandert. Het doel blijft zo in de thermovisie gemakkelijk terug te vinden, ook tijdens sterk inzoomen met het digitale kanaal.

Afneembare IR-verlichting

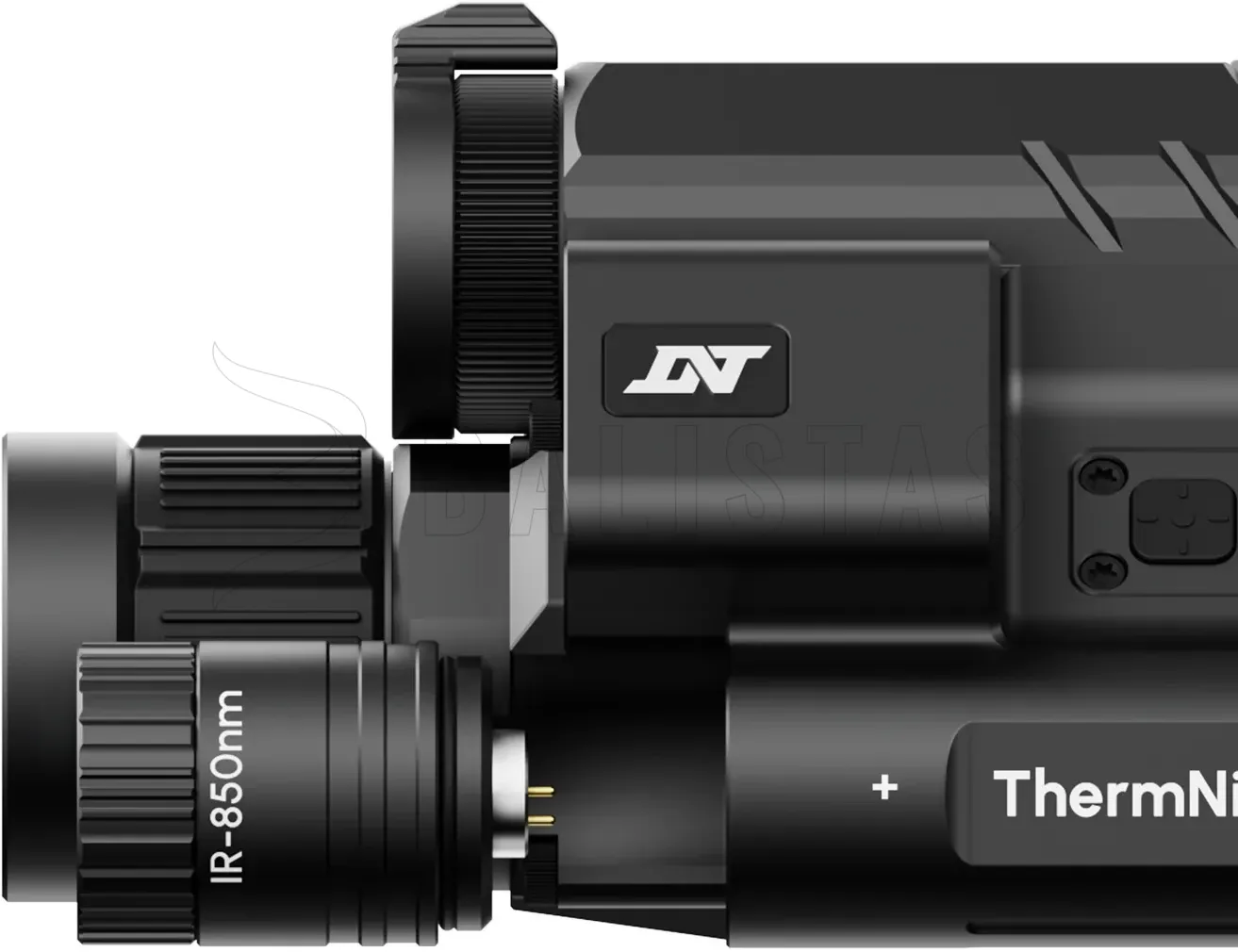

Voor gebruik van het digitale kanaal in totale duisternis is de richtkijker uitgerust met een afneembare infrarode verlichting met een golflengte van 850 nm. De intensiteit kan in meerdere stappen worden ingesteld of in de automatische modus worden gebruikt. De module kan indien nodig worden vervangen door een optionele 940 nm-variant, die minder opvallend is tijdens de nachtjacht.

Bij langdurig gebruik op hoog vermogen verlaagt de verlichting automatisch de intensiteit om oververhitting te voorkomen. Na een langere periode van continu gebruik kan hij automatisch uitschakelen. Met deze beveiligingsfunctie dient rekening te worden gehouden bij langdurige observatie vanaf één positie.

Laserafstandsmeter

De geïntegreerde laserafstandsmeter met een meetbereik van 5–1100 m maakt het mogelijk de afstand tot het doel te bepalen zonder een apart apparaat te gebruiken of de schietpositie te wijzigen. De gemeten waarde wordt direct in het gezichtsveld van de richtkijker weergegeven en kan onmiddellijk door de ballistische calculator worden gebruikt.

De afstandsmeter ondersteunt enkelvoudige, continue en getimede meting. De enkelvoudige modus is geschikt voor statische doelen, terwijl de continue meting de afstand in realtime bijwerkt bij beweging van doel of schutter. De getimede modus voert metingen uit gedurende een vooraf ingestelde tijd en stopt daarna automatisch.

DNT Ballistic Engine

Op de afstandsmeter sluit de geïntegreerde ballistische calculator DNT Ballistic Engine aan. Na het invoeren van de benodigde gegevens over wapen en munitie berekent hij de correctie op basis van de gemeten afstand en de schiethoek. Het apparaat is uitgerust met een drievoudige gyroscoop, die helpt rekening te houden met de kanteling en hoek van het wapen.

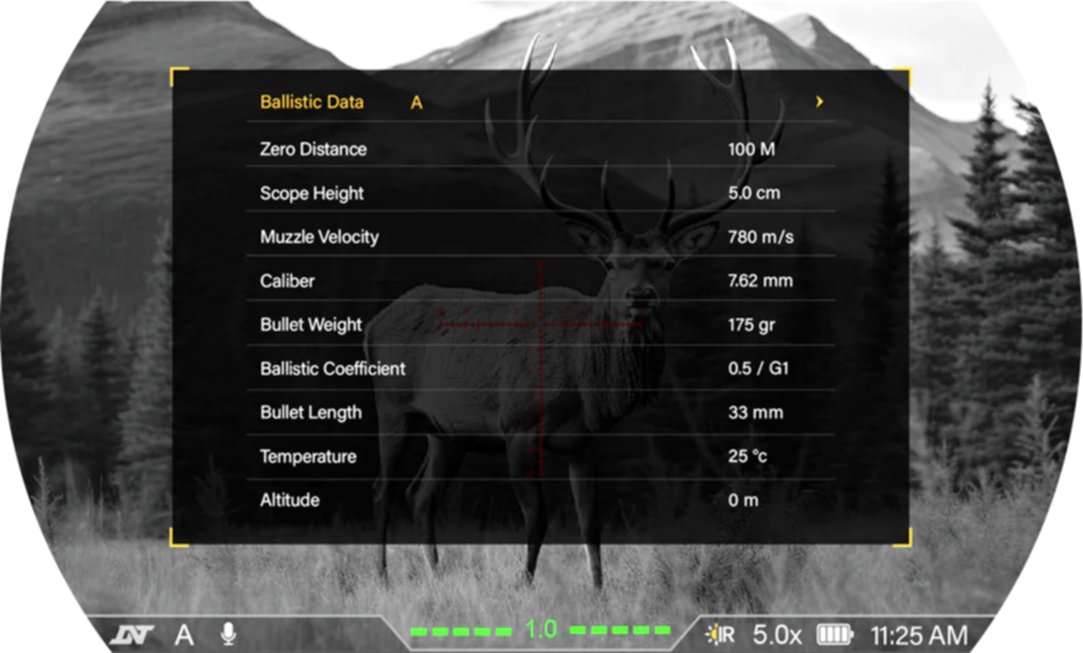

In het ballistische profiel kunnen onder andere de inschietafstand, de hoogte van de richtkijker boven de loop, mondingssnelheid, kaliber, massa en lengte van het projectiel, ballistische coëfficiënt, temperatuur en hoogte boven zeeniveau worden ingevoerd. Profielen kunnen direct in de richtkijker of eenvoudiger in de DNT mobiele app worden ingesteld.

Er zijn twee methoden beschikbaar voor het weergeven van het resultaat. In de modus Holdover blijft het hoofd-richtkruis op de oorspronkelijke positie en wordt er een apart correctiepunt in het beeld weergegeven. In de modus Dial-In wordt het hoofd-richtpunt elektronisch verplaatst volgens de berekende correctie. Met herhaald indrukken van de knop kan het richtkruis naar de oorspronkelijke inschietinstelling worden teruggezet.

De ballistische correctie werkt ook bij gelijktijdige weergave van thermovisie en digitaal kanaal. Na correct inschieten van beide beeldsystemen wordt het berekende richtpunt identiek in zowel het hoofdbeeld als het hulpkader geprojecteerd.

Richtkruisen en inschieten

ThermNight biedt 8 soorten richtkruisen in 5 kleuren voor zowel het digitale als het thermische kanaal. De selectie omvat richtkruisen in het eerste en tweede brandpuntsvlak, zodat de schutter de weergave kan aanpassen aan de schietstijl en gebruikte vergroting.

De functie One-Shot Zero vergemakkelijkt het inschieten van beide beeldkanalen. Na het schot kan het beeld worden bevroren en het richtkruis elektronisch naar de plaats van de daadwerkelijke inslag worden verplaatst.

Video-opname en RAV

De richtkijker maakt het mogelijk video-opnamen met geluid in een resolutie van 1800×1080 px te maken. De opnamen worden opgeslagen in het interne geheugen met een capaciteit van 64 GB, zodat er geen extra geheugenkaart hoeft te worden aangeschaft. De ingebouwde microfoon kan naar wens worden in- of uitgeschakeld.

Naast normale opname biedt ThermNight ook lusopname en de functie RAV – Recoil Activated Recording. In de automatische modus herkent de richtkijker de terugslag en legt hij de belangrijke momenten rond het schot vast.

Wi-Fi en DNT mobiele app

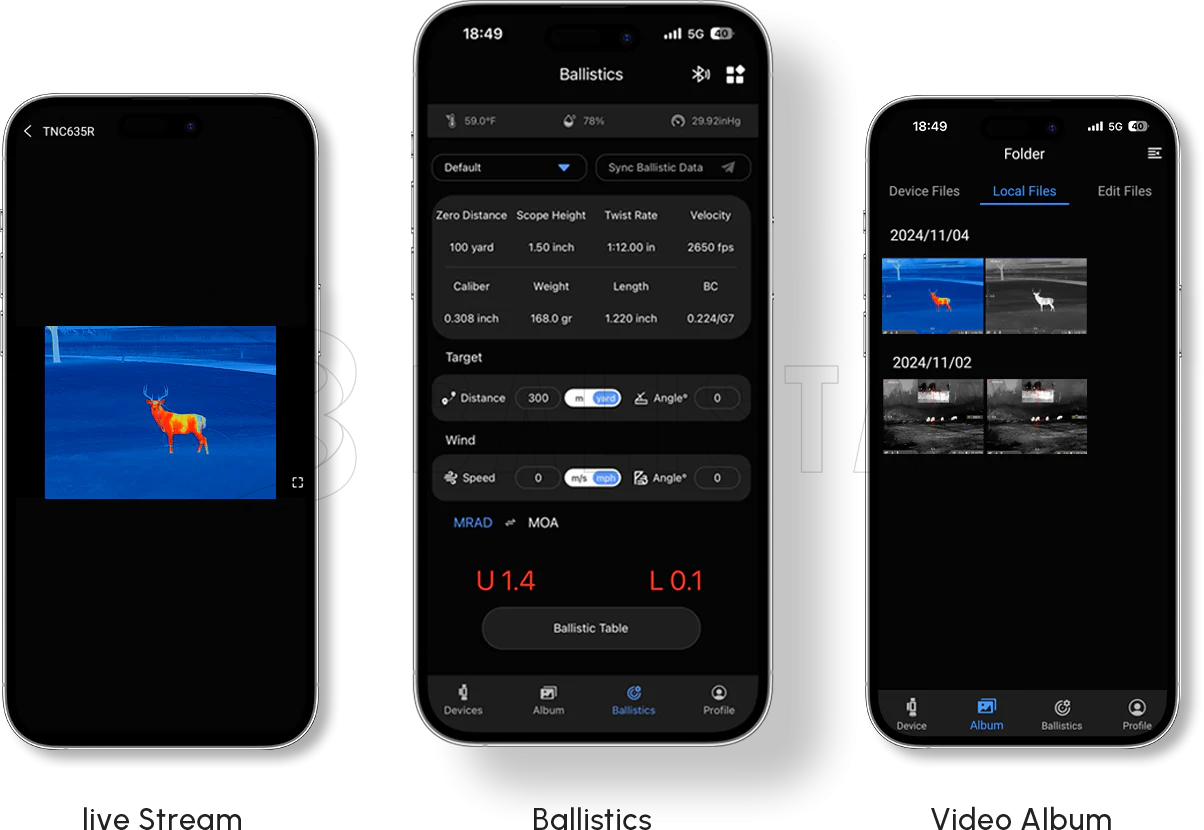

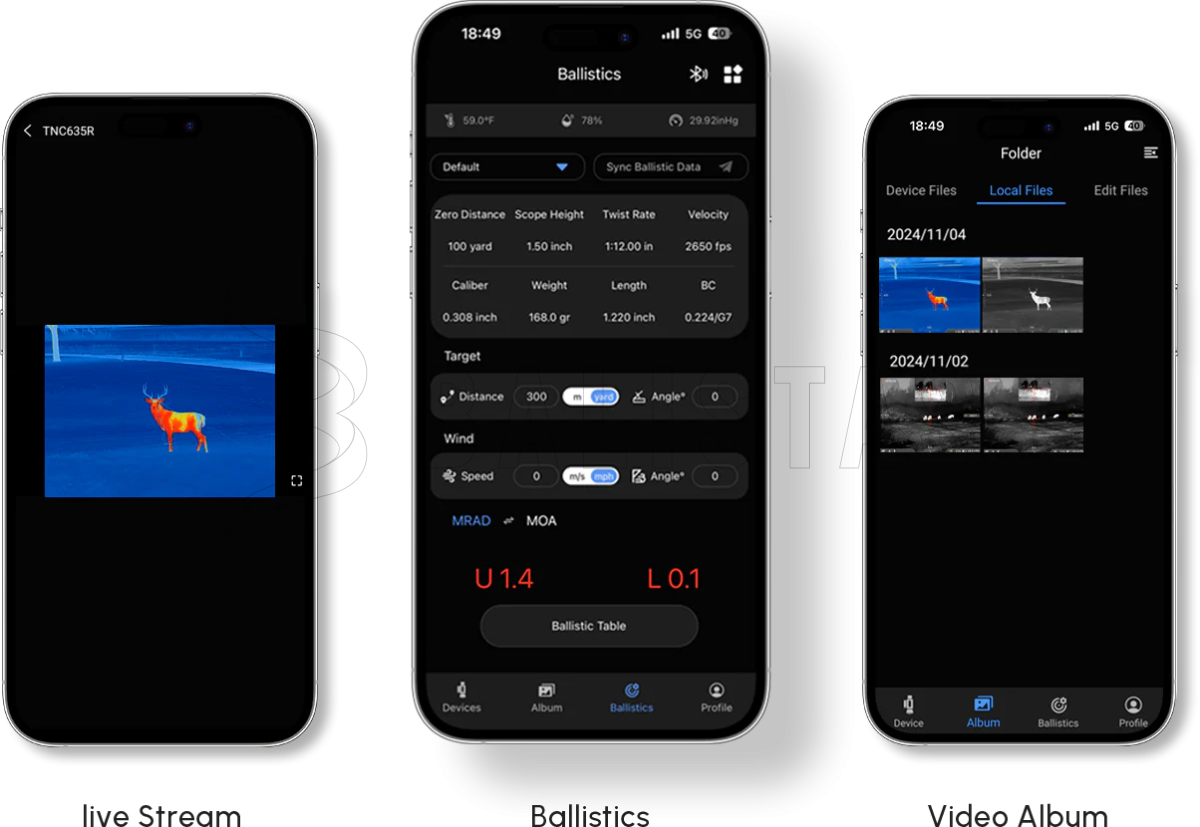

Met de geïntegreerde Wi-Fi kan de richtkijker worden gekoppeld aan de DNT mobiele applicatie voor apparaten met Android en iOS. De app maakt het mogelijk het live beeld van de richtkijker te volgen, opgeslagen opnamen te beheren, ballistische profielen in te stellen en deze naar het apparaat over te brengen.

AutoWake en intuïtieve bediening

De functie AutoWake gebruikt een geïntegreerde sensor om te herkennen of de schutter op dat moment in het oculair kijkt. Wanneer de gebruiker het hoofd wegdraait, schakelt het apparaat automatisch over naar de energiebesparende modus. Zodra de schietpositie weer wordt ingenomen, wordt het opnieuw geactiveerd. Dit helpt de batterijduur te verlengen en behoudt tegelijkertijd de snelle gereedheid voor gebruik.

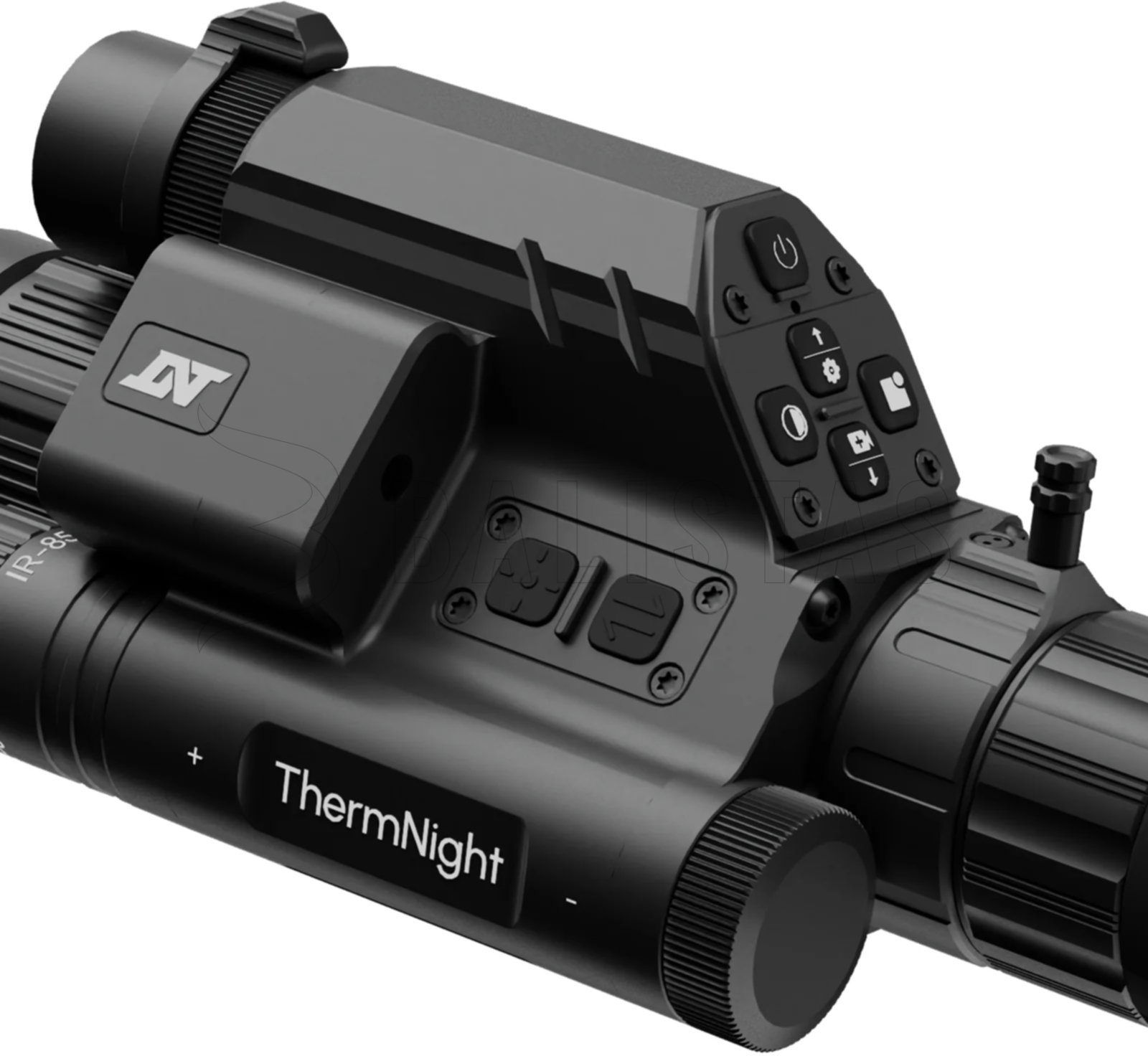

De belangrijkste functies hebben eigen fysieke knoppen. Het thermische en digitale kanaal, de afstandsmeter, opname, beeldmodi en Picture-in-Picture kunnen apart worden bediend. De vergroting wordt ingesteld met de ring rond het oculair, zodat het tijdens normaal gebruik niet nodig is door het schermmenu te bladeren.

Duurzame en compacte constructie

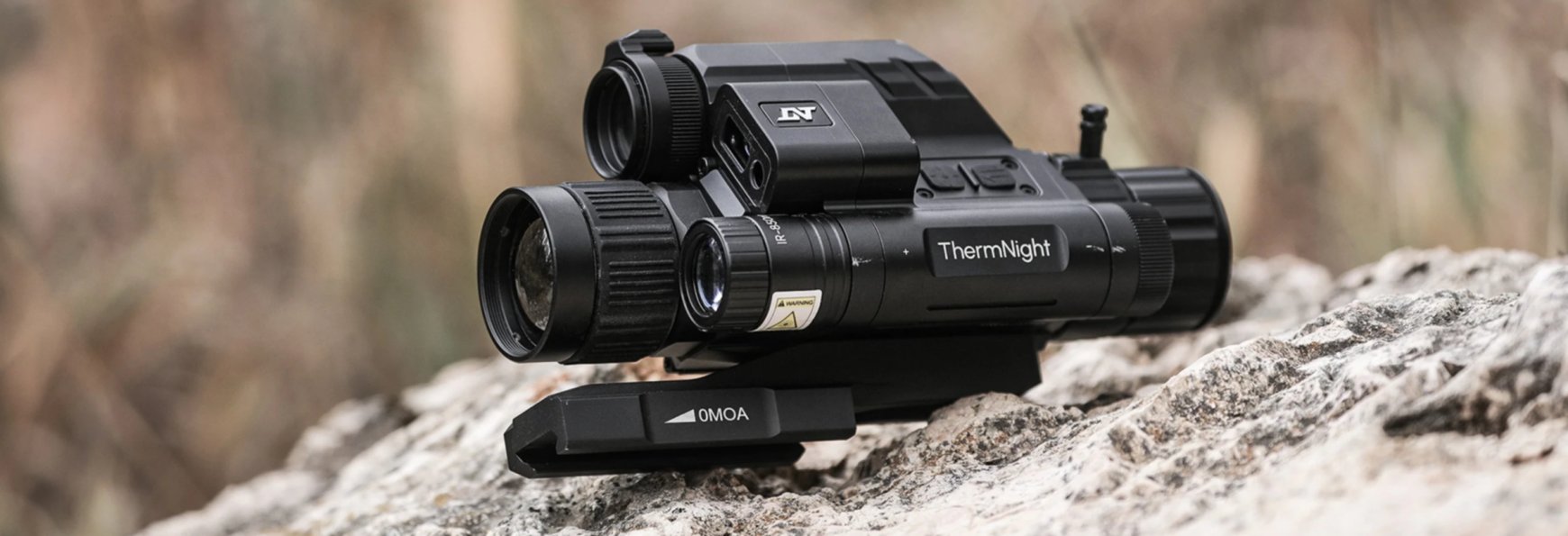

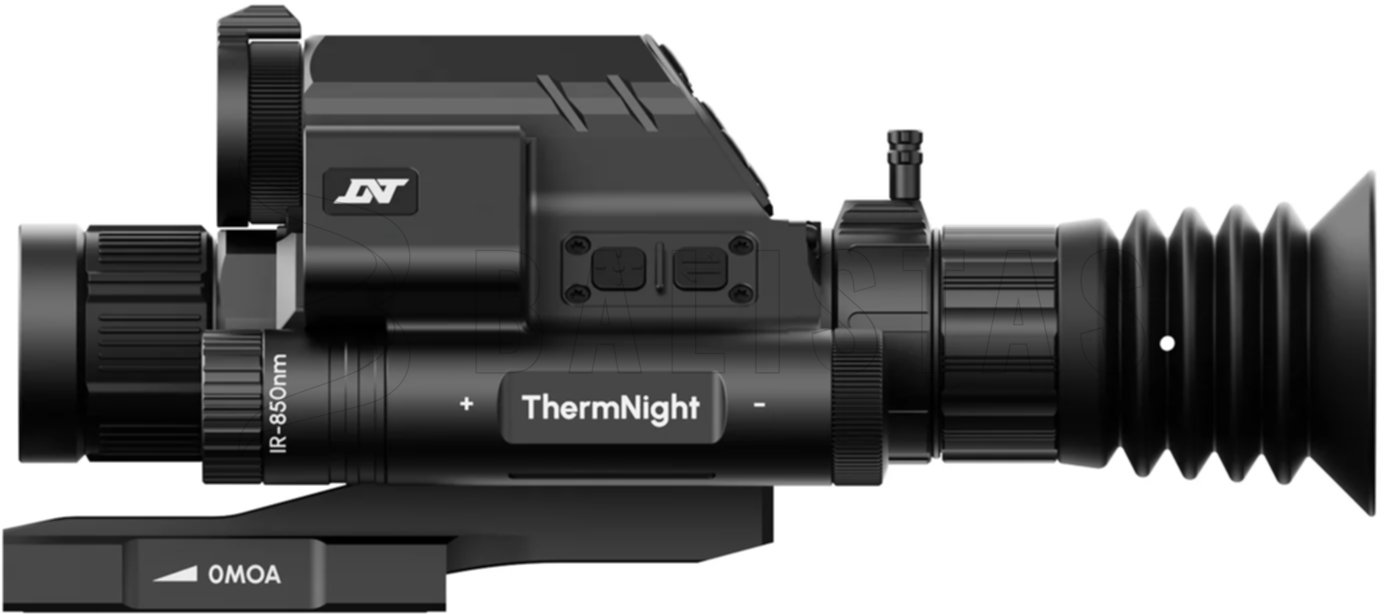

Ondanks de combinatie van twee geavanceerde beeldkanalen, afstandsmeter, IR-verlichting en ballistische calculator weegt de richtkijker zelf slechts 724 g en zijn de afmetingen 232 × 82 × 78 mm. De constructie met beschermingsklasse IP67 is beschermd tegen stof, regen en kortstondige onderdompeling in water.

De schokbestendigheid bedraagt 800 G en de fabrikant vermeldt compatibiliteit tot en met kaliber .50 BMG. Het bedrijfsbereik van −20 tot +50 °C maakt gebruik mogelijk bij winterse vorst en hoge zomertemperaturen.

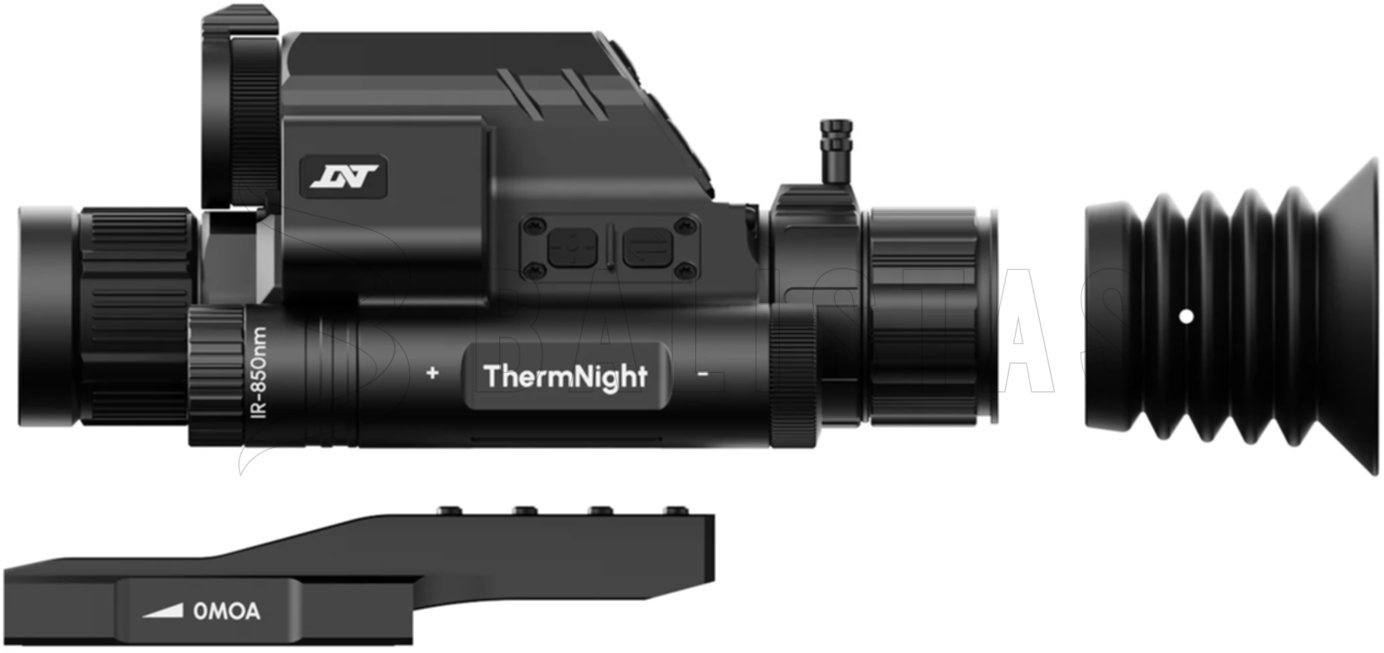

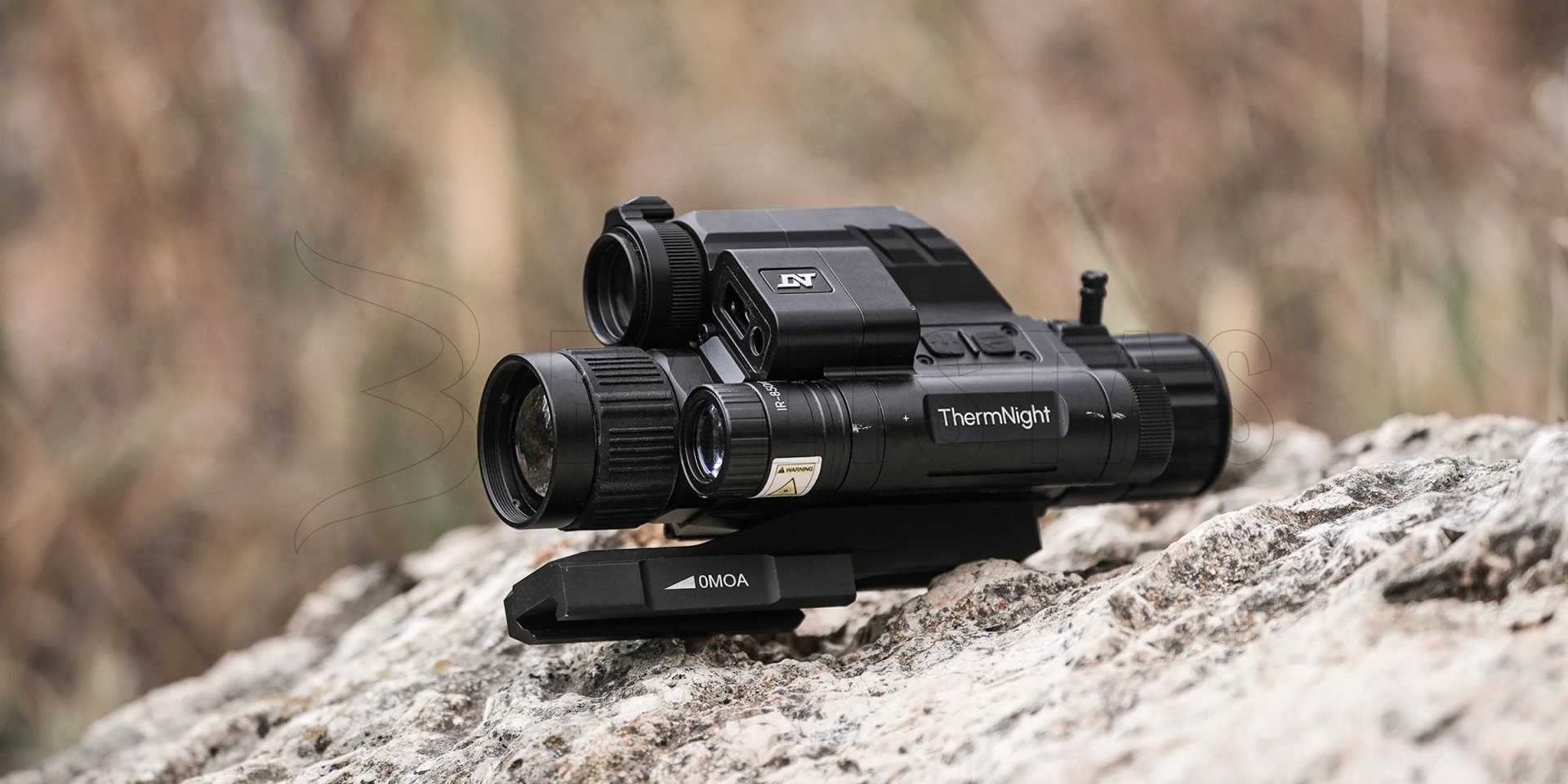

Bij de geleverde configuratie horen twee montages voor een Picatinny-rail. De korte montage PMS 0 MOA is geschikt voor standaardinstallatie, terwijl de lange montage PM20L 20 MOA een kanteling biedt die kan worden benut bij schieten op langere afstanden.

Voeding

De energiebron is één verwisselbare Li-ion batterij van het type 21700 (niet inbegrepen), die tot 5,5 uur gebruik biedt.

De richtkijker kan ook worden gevoed door een externe 5V-bron via een USB-C-aansluiting. Bij langdurige observatie vanaf een vaste positie kan zo een geschikte powerbank worden gebruikt en de capaciteit van de geplaatste batterij worden gespaard. De 21700-batterij en een compatibele lader moeten apart worden aangeschaft.
