Drukregelaar voor SPA PR900W

Drukregelaar bedoeld voor luchtbuksen SPA PR900W.

Lees en bekijk vóór de installatie de installatievideo direct van de fabrikant. Er hoeft niet in de cilinder geboord te worden. De installatie is zeer eenvoudig. We schroeven de montagestang op de regelaar, die we tot op de bodem van de cilinder duwen. Zodra de regelaar op de bodem van de cilinder bij het ventiel zit, draaien we de montagestang los en schroeven we de plug weer op de cilinder.

Instructies voor de installatie van de drukregelaar in de luchtbuks SPA Artemis PR900W

Het is aan te raden eerst de videogids te bekijken en pas daarna de handleiding te lezen, om veelgemaakte fouten bij de installatie te voorkomen.

1) Voordat u de plug losschroeft, moet alle lucht uit de cilinder worden gelost, bijvoorbeeld door te schieten zonder diabolo’s. Schroef de koppeling los die de cilinder met de loop verbindt en schroef vervolgens de plug zelf los. Voor het losschroeven kan de montagestang als hefboom worden gebruikt.

2) We schroeven de montagestang op de regelaar en controleren de reinheid van de o-ring en of deze niet beschadigd is. De o-ring spuiten we in met siliconenspray, zodat hij bij de montage niet wordt beschadigd. We schuiven de regelaar op de bodem van de cilinder, daarna draaien we de montagestang eruit en schroeven de plug (snelvulling) samen met de koppeling weer terug.

Instellen van de druk van de regelaar

Altaros regelaar kan worden ingesteld op een uitgangsdruk van 100 bar (1450 PSI) tot 150 bar (2500 PSI). Voor een snelle gebruikersinstelling is de regelaar uitgerust met een schaalverdeling, waarmee de gewenste waarde van de uitgangsdruk kan worden ingesteld. Het totale bereik 100–150 bar komt overeen met ongeveer 1/2 slag. Het los- of vastdraaien met meer dan 1 slag kan leiden tot het niet functioneren van de regeling en de schaalverdeling (d.w.z. geen overzicht meer van de actuele ingestelde druk).
Voor het verhogen van de druk moet de schroef tegen de klok in worden gedraaid (losdraaien). Voor het verlagen van de uitgangsdruk draaien we juist met de klok mee (vastdraaien). De rand van de groef van de binnenschroef, gemarkeerd met rode kleur, geeft op de schaalverdeling de momenteel ingestelde uitgangsdruk van de regelaar aan. Voor het wijzigen van de druk hoeft u de binnenschroef alleen maar met een platte schroevendraaier in de betreffende richting naar de gewenste waarde te draaien.

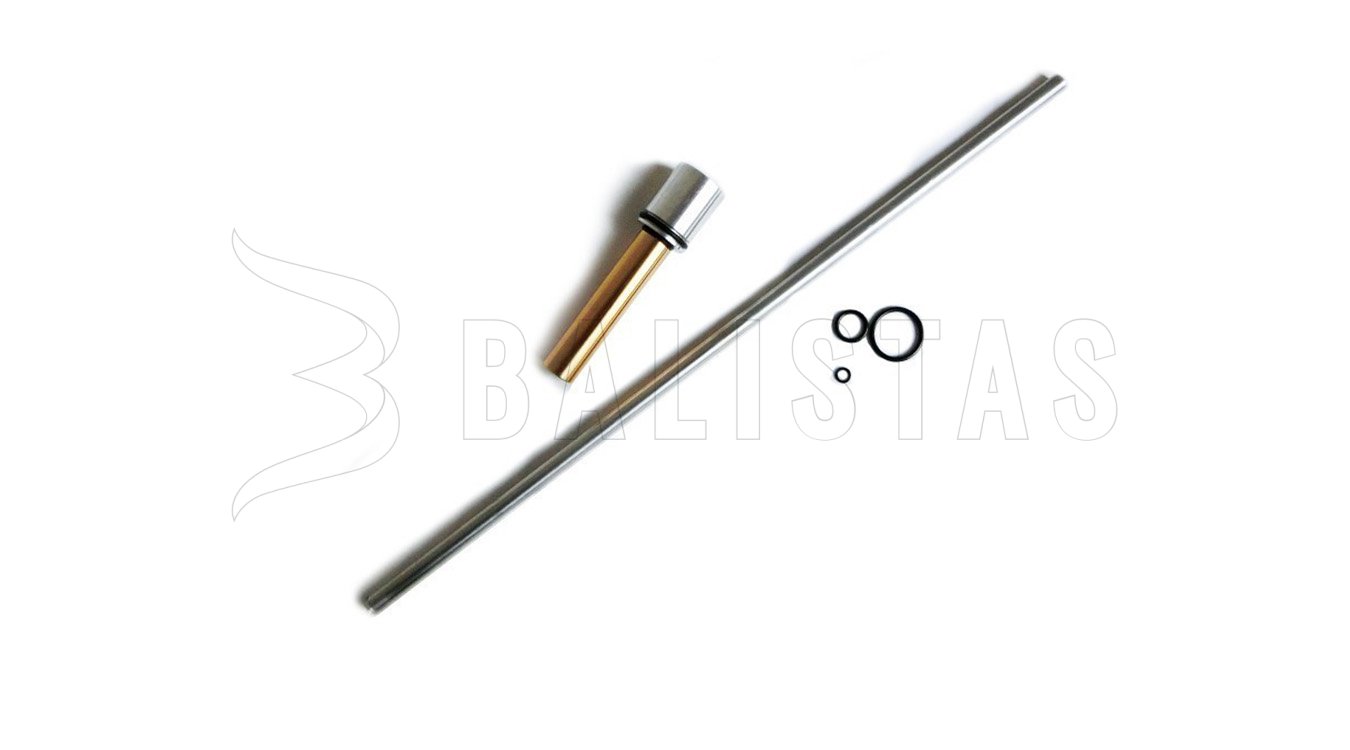

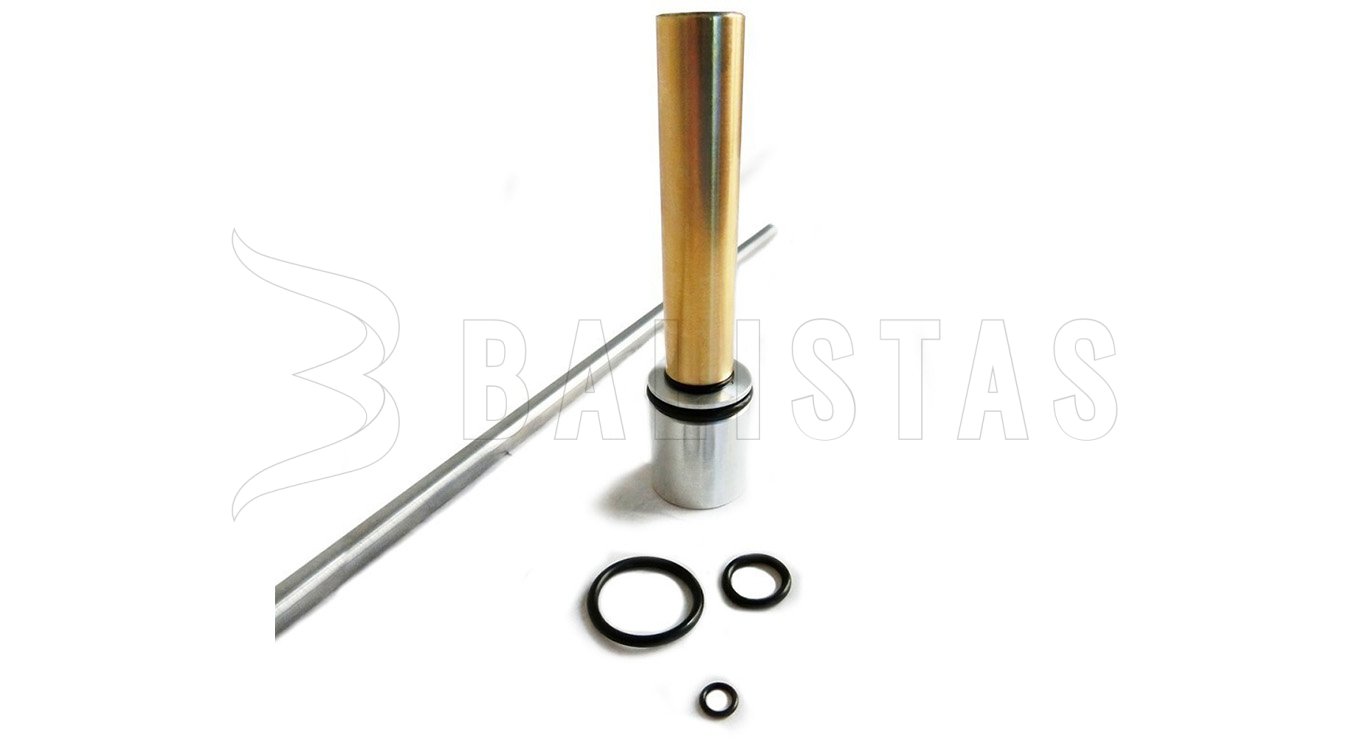

3) De verpakking bevat

Regelaar

Montagestang

2x reserve o-ring

Na installatie van de regelaar zal de manometer op het wapen alleen de gereguleerde druk aangeven. Het is dus noodzakelijk te vullen met een pomp of fles die een eigen manometer heeft.

Waarschuwing: Het is noodzakelijk de maximale reinheid van het gehele druksysteem (cilinder en buitenste o-ringen) te behouden. Demonteer de regelaar niet zonder voorafgaande toestemming, die u eventueel wordt verleend op basis van e-mailcorrespondentie, waarin u aangeeft waarom het nodig zou zijn de regelaar te demonteren. Bij het niet volgen van deze procedure kan de werking van de regelaar beschadigd raken (een correcte montage van de regelaar is niet eenvoudig en het is noodzakelijk de juiste werkwijze in acht te nemen). Om deze redenen kan bij demontage zonder voorafgaande toestemming, of bij het niet exact volgen van de installatieprocedure geen aanspraak op garantie worden gemaakt. Aangezien het geen originele onderdelen van de fabrikant van de luchtbuks zijn, gebeurt de installatie van de regelaar volledig op eigen verantwoordelijkheid.
